Produktinformasjon
Nøyaktig posisjonering
Fast Navigation Update Rate
IST8310 Compass
Buzzer og sikkerhetsbryter integrert
RGB LED

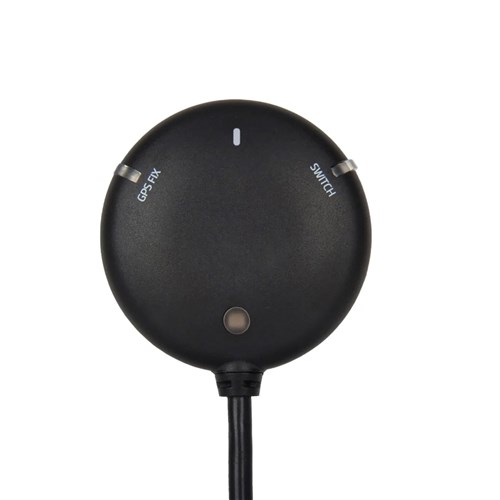

M10 GPS benytter multi-konstellasjons GNSS basert på u-blox M10-serien, en samtidig GNSS-mottaker som kan motta og spore flere GNSS-systemer parallelt. Takket være RF-front-end-arkitektur med støtte for flere frekvensbånd kan alle de fire største GNSS-konstellasjonene - GPS, Galileo, GLONASS og BeiDou - mottas samtidig. Dette er "Standard GPS" varianten
Den leveres også med IST8310-kompass, trefarget LED-indikator, summer og sikkerhetsbryter. Modulen har tre ulike kontakttyper til forskjellige bruksområder. Denne modulen leveres med en baudrate på 115200 og en oppdateringsfrekvens på 5Hz.
Den høyforsterkede 25x25 mm patch-antennen gir utmerket ytelse, og det rundstrålende strålingsmønsteret gir større fleksibilitet ved montering i ulike enheter. Den har aktiv elektronikk for den keramiske patch-antennen samt et oppladbart backup-batteri som muliggjør raske "warm starts".
Spesifikasjoner
| GNSS-mottaker | u-blox M10 |
| Antall GNSS-systemer | Opptil 4 samtidige |
| Støttede GNSS-konstellasjoner | GPS, Galileo, GLONASS, BeiDou, QZSS |
| Samtidige GNSS | GPS, Galileo, GLONASS, BeiDou |
| Frekvensbånd | GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1 |
| GNSS-augmenteringssystemer | EGNOS, GAGAN, MSAS, WAAS |
| QZSS-støtte | L1, L1S |
| Kompass | IST8310 |
| Utgangsprotokoller | UBX (u-blox), NMEA |
| Nøyaktighet | 2,0m CEP |
| Navigasjonsoppdatering | Up to 25 Hz (single GNSS),
Up to 10 Hz (4 concurrent GNSS) |
| Standard baud rate | 115200 |
| Inngangsspenning | 4,7-5,2V |
| Kontakttyper | JST-GH 10-pin, Molex 1,25mm (6-pin, 4-pin, 3-pin) |
| Antenne | 25 x 25 x 4mm keramisk patch-antenne |
| Antenneforsterkning | 1,5dBi |
| Antenne LNA-forsterkning | 22dB |
| Strømforbruk | Mindre enn 200mA @5V |
| Driftstemperatur | -40 til 80°C |
| Dimensjoner | Ø50 x 14,4mm |
| Vekt | 32g |
| Kabellengde | 27cm |
| LED-indikator | Trefarget LED |
| Summer | Innebygd |
| Sikkerhetsbryter | Ja |
| Andre komponenter | MAX2659ELT+ RF-forsterker (LNA), oppladbar Farah-kapasitans, lavstøy 3,3V regulator |
