Produktinformasjon
Kompakt design
Nøyaktig posisjonering
Oppdateringsfrekvens opptil 25Hz
Støtter GPS, Galileo, GLONASS og BeiDou

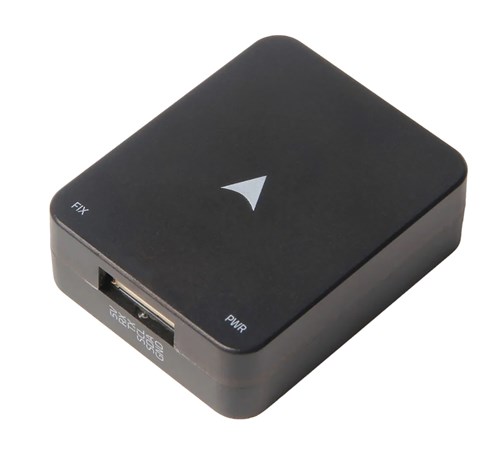

Micro M10 GPS med kapsling er en kompakt GNSS-modul basert på u-blox M10-serien, utviklet for rask og nøyaktig posisjonering. Med støtte for flere GNSS-konstellasjoner gir den stabil navigasjon og pålitelig ytelse i krevende droneoppsett.
Presis posisjonering og stabil navigasjon
Micro M10 GPS benytter multi-konstellasjons GNSS og kan spore flere systemer samtidig, inkludert GPS, Galileo, GLONASS og BeiDou. Dette gir stabil posisjonering og god nøyaktighet, selv i krevende miljøer. Modulen leveres med enten IST8310 kompasssensor, som gir pålitelig retningsbestemmelse og forbedrer navigasjonsdata i kombinasjon med GPS.
Kompakt og fleksibel installasjonDen kompakte formfaktoren med kapsling gjør modulen robust og godt egnet for ulike builds. Den høyforsterkede 25x25 mm patch-antennen gir god mottakskvalitet, mens det rundstrålende mønsteret gir fleksibilitet ved montering. Integrert backup-batteri sikrer rask oppstart og stabil tilkobling.
Spesifikasjoner| GNSS mottaker | u-blox M10 |
| Antall GNSS-systemer | Opptil 4 samtidige (GPS, Galileo, GLONASS, BeiDou, QZSS) |
| Frekvensbånd | GPS L1, Galileo E1, GLONASS L1, BeiDou B1, SBAS L1, QZSS L1 |
| Kompass | IST8310 |
| Utgangsprotokoller | UBX (u-blox), NMEA |
| Nøyaktighet | 2.0m CEP |
| Oppdateringsfrekvens | Opptil 25 Hz (1 GNSS), opptil 10 Hz (4 GNSS) |
| Baudrate | 115200 |
| Inngangsspenning | 4.7-5.2V |
| Kontakt | JST-GH 6-pin |
| Antenne | 25x25x4mm keramisk patch-antenne |
| Antenneforsterkning | 1.5dBi |
| LNA-forsterkning | 22dB |
| Strømforbruk | <200mA @5V |
| Temperaturområde | -40 til 80 °C |
| Størrelse | 34x28x11mm (med kapsling) |
| Vekt | 16g (med kapsling) |

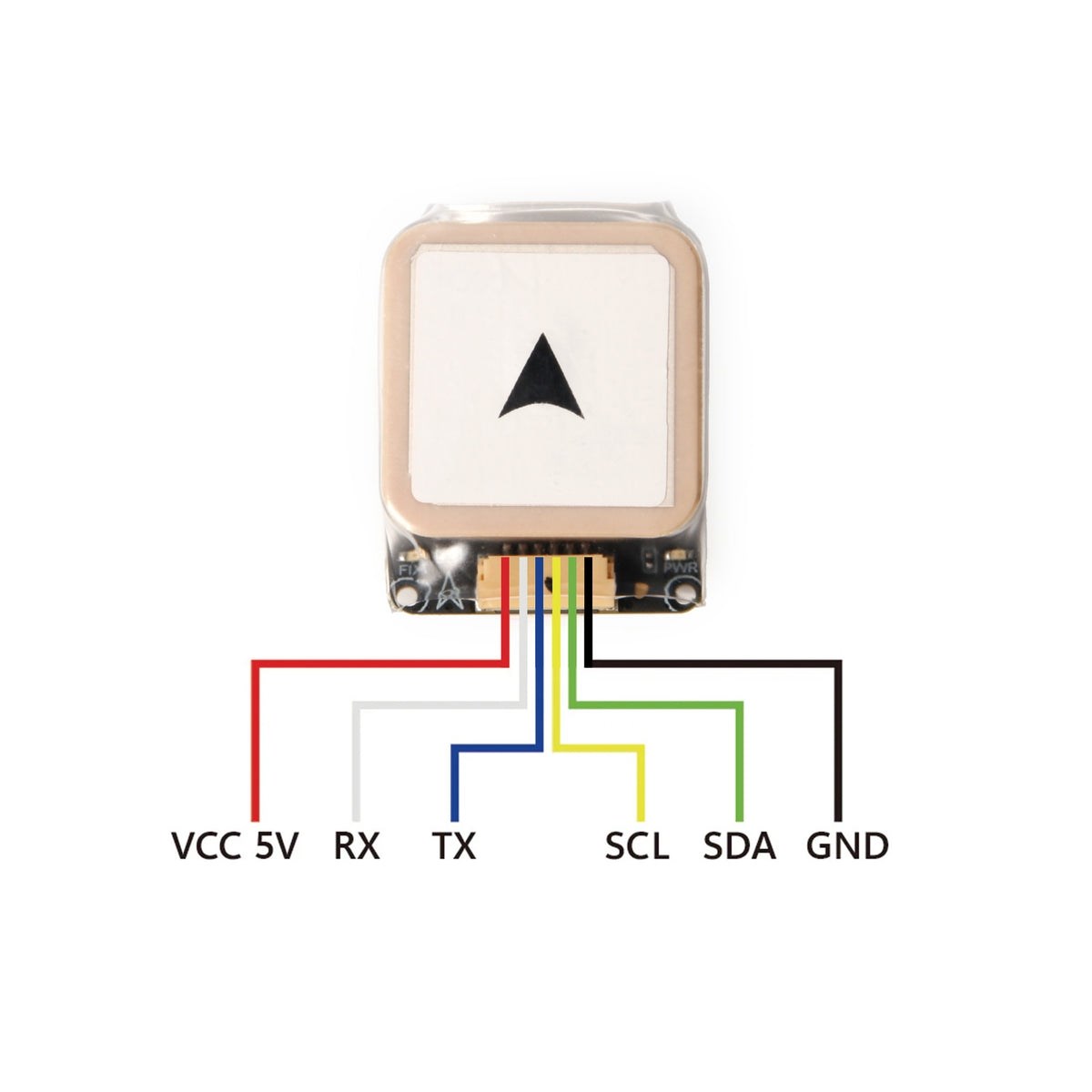

Innhold i pakkenMicro M10 GPS modul JST-GH 6-pin kabel 15cm JST-GH 6-pin silikonkabel 15cmPin map
