Produktinformasjon
6 UART-porter
HD og Analog støtte

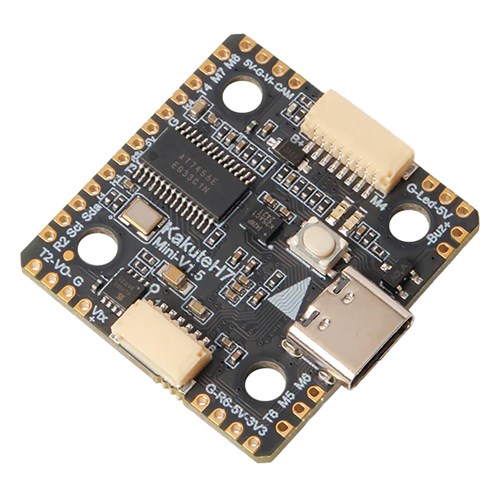

Kompakt flight controller med avanserte funksjoner utviklet for FPV-oppsett. Den kombinerer kraftig ytelse med gjennomtenkt layout, dedikerte porter, enkel tilkobling og praktiske funksjoner som VTX Pit Switch, får du en fleksibel løsning som er enkel å bygge og konfigurere. Støtter både HD- og analoge videosystemer - ideell for kompakte builds hvor plass og pålitelighet er avgjørende.
Smart VTX-kontroll og HD-støtte
Den integrerte VTX ON/OFF Pit Switch lar deg slå av videosenderen direkte fra radioen. Dette er praktisk under oppsett, GPS-initialisering eller i konkurransesituasjoner. Flight controlleren er også klargjort for HD-systemer med enkel tilkobling til enheter som Caddx Vista, støtter også analoge oppsett.
Fleksibel tilkoblingMed 6 dedikerte UART-porter med innebygd invertering får du bred støtte for eksternt utstyr som mottakere, GPS og VTX. 4in1 ESC-plugg gir rask og ryddig installasjon, og støtte for opptil 8 motorutganger gjør den kompatibel med mer avanserte oppsett som octocopter-konfigurasjoner.
Integrert OSDInnebygd BetaFlight OSD gir deg viktig flyinformasjon direkte i FPV-bildet, inkludert batterispenning, flytid, RSSI og varsler. Med integrert barometer er den også klargjort for funksjoner som høydehold og autonom flyging.

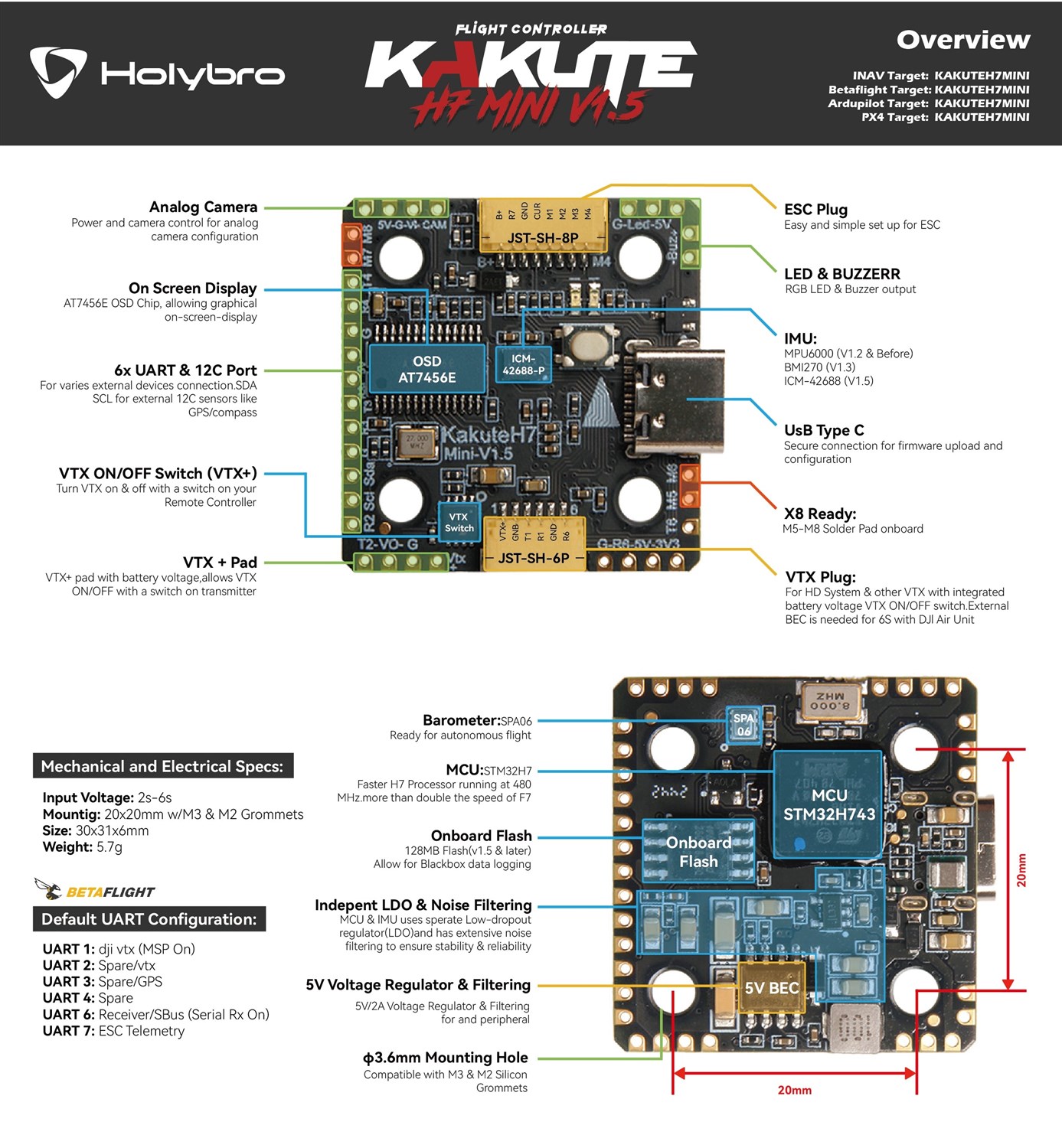

Spesifikasjoner| MCU | STM32H743 32-bit prosessor 480 MHz |
| IMU | ICM-42688-P (V1.5) / BMI270 (V1.3) |
| Barometer | SPA06 |
| OSD | AT7456E |
| Innebygd flash | 128 Mbit |
| VTX Pit Switch | Aktiveres via USER1 i Betaflight
(ikke kompatibel med DJI FPV Remote Controller) |
| UART | 6 stk (1, 2, 3, 4, 6, 7) |
| PWM utganger | 9 stk (8 motorutganger + 1 LED) |
| Inngangsspenning | 2S-6S |
| BEC | 5V 2A |
| Montering | 20x20mm, ø3.6mm hull (M3 & M2 gummidempere) |
| Størrelse | 31x30x6mm |
| Vekt | 5.5g |
| ESC-port | JST-SH1.0 8-pin (4in1 ESC) |
| HD/VTX-port | JST-SH1.0 6-pin (DJI / Caddx HD-system og VTX) |

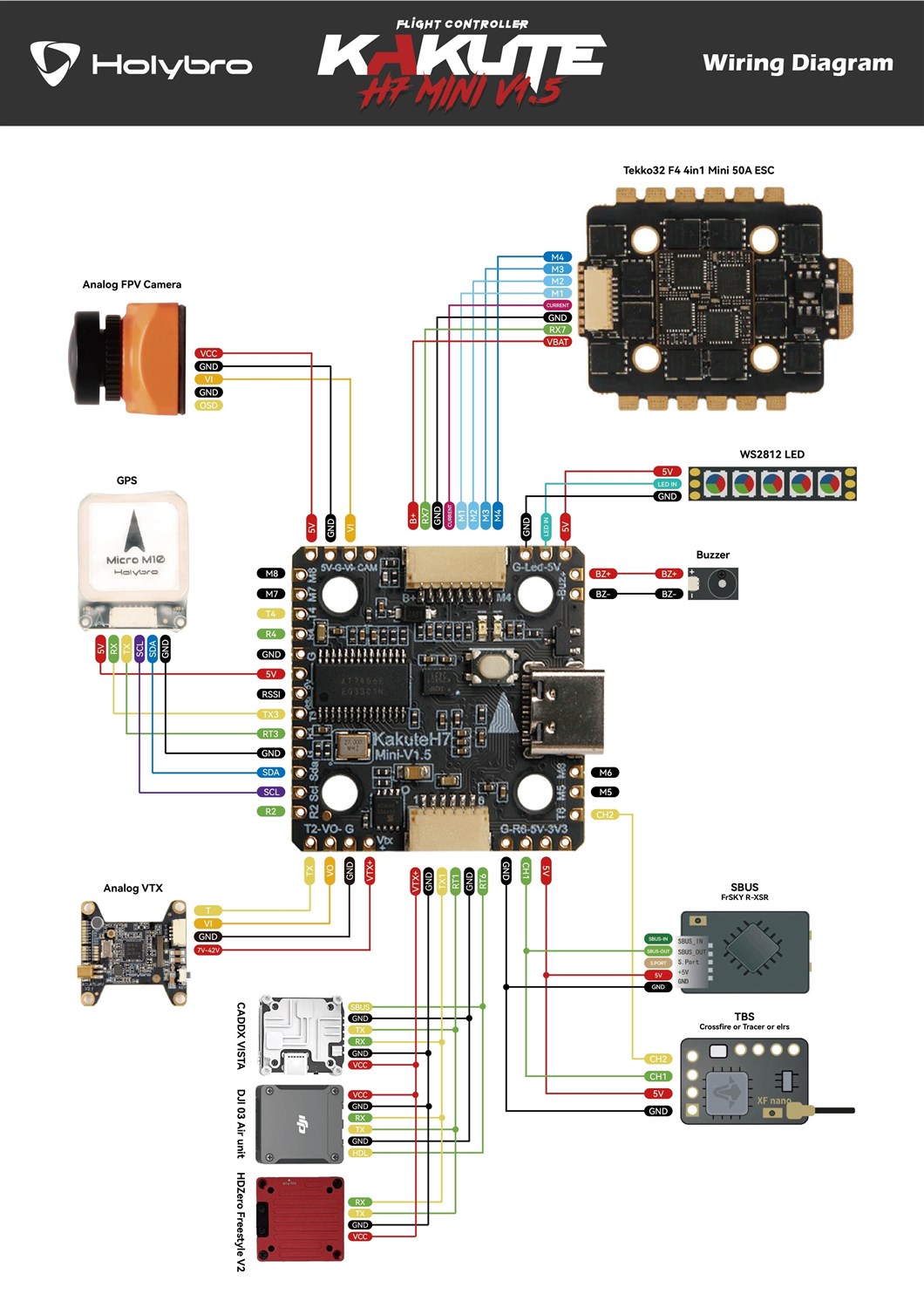

Eksempel på koblingsskjema
