Produktinformasjon

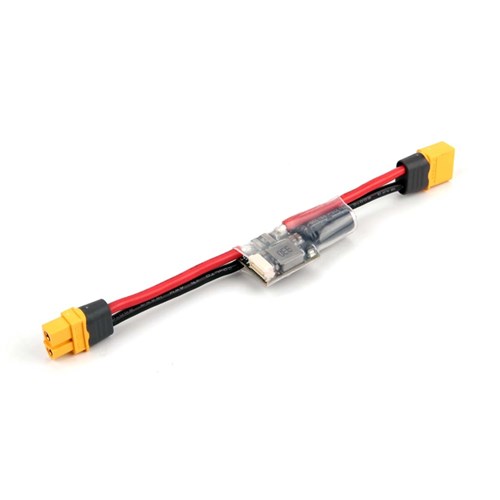

Denne PM02-strømmodulen gir en enkel måte å forsyne flightcontroller med regulert 5,2 V fra batteriet, samtidig som den måler strømforbruk og batterispenning via analogt signal gjennom en 6-pinners JST-GH-kabel. Den leveres med forhåndsloddede ledninger, kondensator og XT60-kontakt i begge ender, samt krympeslange på PCBA-en for fysisk beskyttelse.
XT60-pluggen og 12AWG-ledningen som er forhåndsloddet på kortet er klassifisert for 30A kontinuerlig strøm og 60A burststrøm (< 60 sekunder). Hvis det brukes en høyere strøm, bør pluggtypen og ledningsstørrelsen endres deretter. Du kan se denne tabellen som referanse.
Denne PM02-strømmodulen bruker analog datautgang og er ikke kompatibel med Pixhawk 5X og 6X (krever en digital PM som PM02D).
Spesifikasjoner
| Innspenning | 2-12S |
| PCB kont. spenning | 60A |
| PCB peak spenning | 100A (60 sekund) |
| Max Current Sensing | 120A |
| Output | DC 5.2V & 3A Maks |
| Spenningsdeler | 18.182 |
| Amp per volt | 36.364 |
| Vekt | 20g |
Innhold
1x Power Module with XT60 Connectors Board (pre-soldered)1x Electrolytic capacito: 220uF 63V1x Molex 6 Position Connector 15 cm1x JST GH 6 Position Connector 15 cm
