Twostage raketter
Jeg har tidligere sendt opp flere raketter både fra Estes og Quest. Det jeg aldri har prøvd tidligere er two stage raketter. En two stage rakett er en rakett som benytter to rakettmotorer. Den første motoren tar seg av liftoff, og første del av "reisen". Når denne er oppbrukt antenner den neste motor, samtidig som første ledd av raketten med første motoren blir "kastet". Fordelen med two stage raketter er at man kan få større raketter til å nå store høyder. Raketten Zenith II er en slik twostage rakett, og skal kunne nå en høyde på hele 457 meter.
|

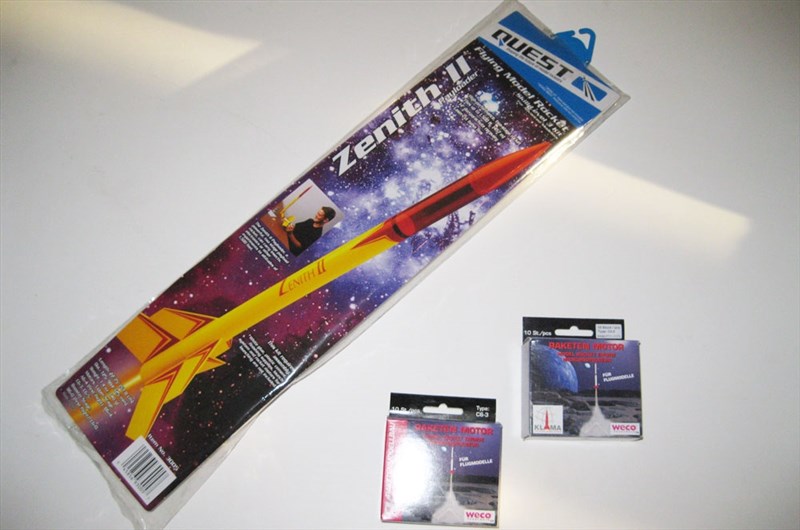

Pakken med rakett-kit og motorer
|
Nødvendig tilbehør
Raketten kommer i byggesett og må monteres. I tillegg til montering behøver jeg også utskytningsrampe samt diverse tilbehør. Jeg tok i bruk Ruthless startkit som jeg hadde liggende fra før, slik at jeg hadde utskytningsrampe. Rakettmotorene jeg valgte var C6-0 og C6-3. Dette er nær hva som er maks anbefalt for raketten.
C6-0 er en first stage motor. Nullen står for null delay, slik at motoren umiddelbart antenner neste motor når den er brukt opp. C6-3 derimot har større delay, slik at fallskjermen ikke skytes ut straks motoren er brukt opp da dette ville ført til en bråstopp. Isteden får raketten benyttet farten sin til å nå ekstra høyde selv om motoren er brukt opp, for så å skyte ut falskjermen i det den begynner å falle.
Nødvendig tilbehør: - First stage motorer
- Second stage motorer
- Tennere
- Beskyttelsesvatt (hindrer fallskjermen i å bli ødelagt av motoren)
- Utskytningsrampe
|

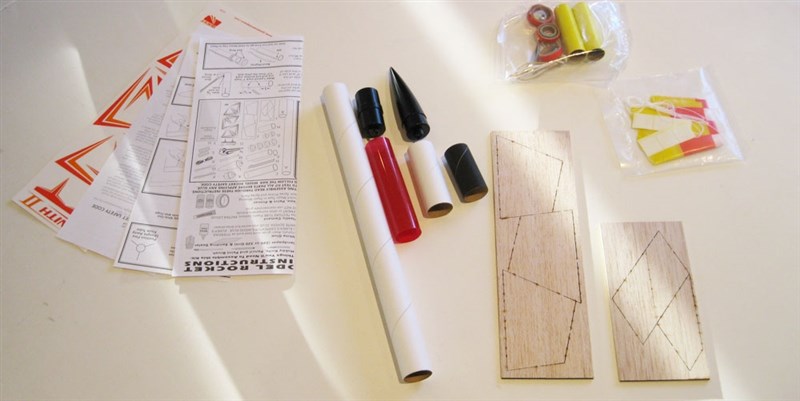

Innholdet i kittet
|
Rakett som Kit
Alle two stage raketter leveres som kit. Det vil si at man må bygge dem selv fra ferdigtilpassede deler. Pakken leveres med en meget god manual, så byggingen er bare å følge step-by-step. Til monteringen behøver man lim, kniv og maling/lakk. Manualen anbefalte bruk av trelim. Jeg hadde kun superlim tilgjengelig, og valgte dette isteden. Det gikk storte sett fint, men et par ganger var det like før det gikk galt, noe som hadde vært uproblematisk med trelim.
Det du trenger: - Lim
- Blyant
- Kniv
|

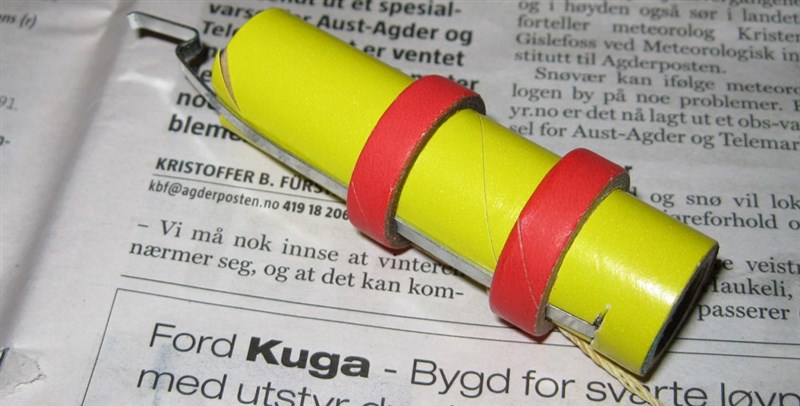

Montering starter med den ene motorholderen
|
Ca. 1 time
Byggingen tok ca en time. Bortsett fra at jeg hold på å lime fast fingrene et par ganger, gikk det hele knirkefritt. Når raketten er ferdigbygget gjenstår kun dekorering.
|

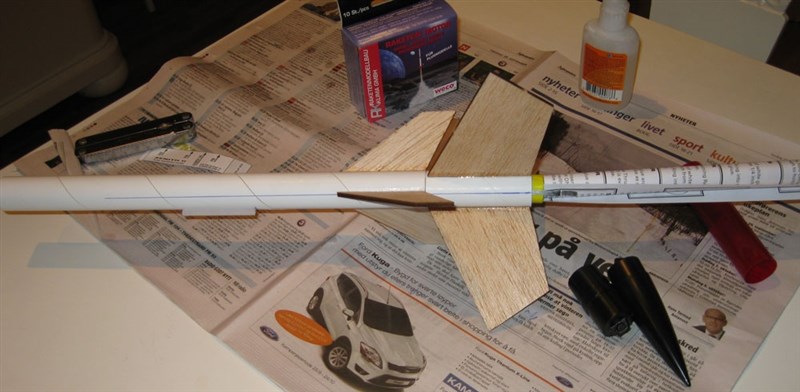

Raketten begynner å ta form
|
Kan bygges av alle
Selve byggingen av raketten er relativt enkel. Har man bygget fly, plastmodeller eller lignende tidligere vil dette ikke være noen utfordring. Selv uten erfaring vil man også fort finne ut av det. Følge man manualen, og gir limen tid til å tørke når den behøver det, så kan hvem som helst montere sammen en vellykket rakett. Spenningen før oppskytning blir desto større når man har bygget den selv!
|
Styrefinner montert
|
Klar til lakkering
Etter montering er raketten klar for lakkering. Ved å rulle et ark og sette det inn nederst i raketten var det enkelt å holde den mens jeg lakkerte den. Topp og mellomstykke maskerte jeg i koblingspunktene, og satte på en avis. Jeg valgte orange farge til raketten. Da er den enklest mulig å se i lufta, og nå som den skal filmes og taes bilder av, er den enklest mulig å få med i kameralinsene. Tuppen lakkerte jeg i krom som en liten ekstra finish.
|
Raketten er klar til lakkering
|
Rakettkroppen lakkeres orange
|
Dekaler
Det fulgte med dekaler i settet. Dette var ikke klistremerker, men merker som skal legge i vann, for så å legges på. Trolig for å spare vekt. Min mening er at dette er en ganske dårlig løsning. De var knotete å få fint på, noe som ville vært fort gjort med klistremerker. Disse merkene anbefales det også å ta et lag klarlakk over. Dette skaper nok en ekstra fin finish, men også ekstra jobb... Dekalene som fulgte med raketten matchet desverre dårlig med fargen jeg hadde valgt på raketten. I og med at montering var litt tungvindt, samt at de knap ble synlige, festet jeg kun logo og et par andre.
|

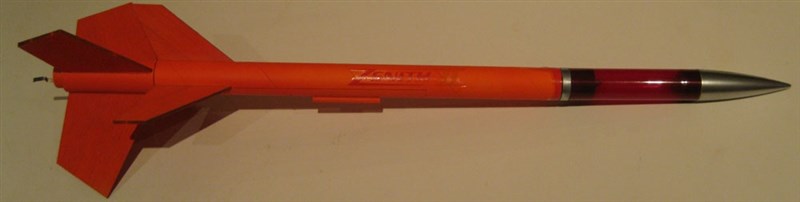

Ferdiglakkert
|
Stage one skytes av
Når første motor er brukt opp skal første steg(nederste del av raketten) falle av/skytes av med kraften av neste motor som antennes. Her er det viktig at første og andre steg ikke henger for godt sammen. Faller ikke første steg av, kan dette i værste fall føre til at hele raketten brenner opp.
En enkel test er å sette motor i stage one delen av raketten, og montere raketten sammen. Ved å holde i hovedraketten og riste løst på raketten skal stage one da falle av. På min rakett hang det litt for godt fast. For å løse dette benytet jeg sandpapir og pusset litt på stage one delen. Skulle problemet være at den henger for løst kan dette løses ved å ta en runde tynn tape rundt den svarte delen av stage one.
|

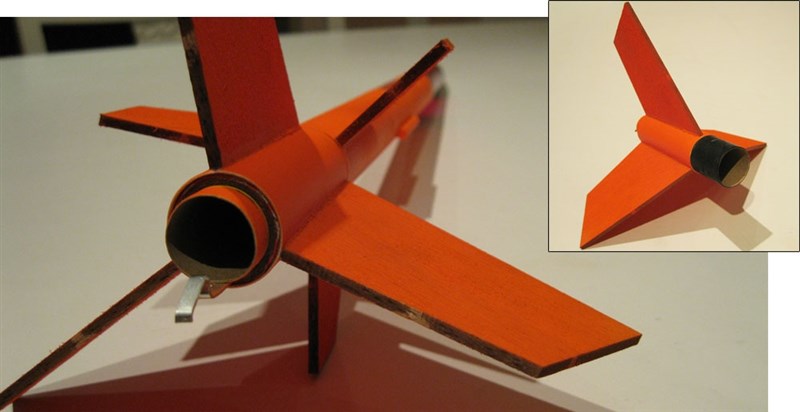

Rakettens hoveddel(stage two) t.v. og førstedel (stage one) t.h.
|
Sikkerhet
Nå nærmer det seg oppskytning, og da er det på tide å tenke igjennom sikkerheten. Man skal huske på følgende:
1. Det er 18års aldergrense for bruk av rakettmotorer. Man skal behandle dem med respekt og fornuft.
2. Ta hensyn til omgivelsene. En rakettoppskytning, eller misslykket oppskytning kan være brannfarlig. Man bør ikke utføre oppskytninger i tørre omgivelser.
3. Raketten oppnår en enorm fart, og går som en prosjektil gjennom luften med stor fart. Dette kan være farlig for både mennesker og dyr. Planlegg derfor oppskytningen din nøye, og pass på at utskytningsrampen står stabilt, slik at oppskytningen blir som planlagt.
4. Rakettmotorene skal håndteres forsiktig. Er det feil på motor kan den være eksplosiv og uforutsigbar. Opphold deg derfor i god avstand under oppskytning. Gi raketten god tid ved mislykket antenning, og kikk ALDRI inn i rakett motoren for å se hvorfor den ikke ble antent.
|

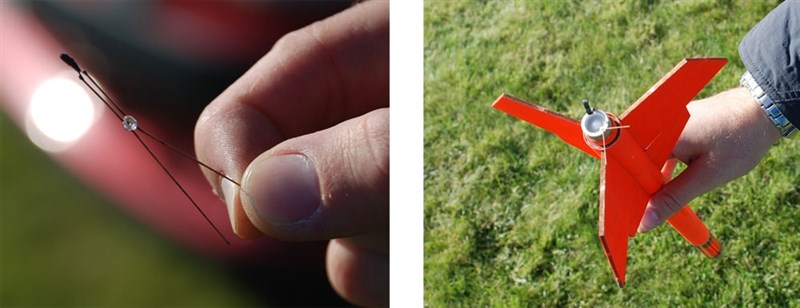

Elektronisk tenner t.v. - Motor og tenner montert t.h.
|
Klargjøring før oppskytning
Raketten må klargjøres med motor og tenner før hver oppskytning. Motoren monteres enkelt ved å dytte den inn nederst i raketten til den klikker på plass bak låsebøylen. Dette gjøres både i hovedraketten, og i førstestegs delen.
For å antenne raketten benytter man elektroniske tennere. Disse gjør at man kan stå på trygg avstand og antenne raketten fra en knapp på håndkontrolleren. Eventuelt kan man også benytte lunte som følger med motorene.
Den elektroniske tenneren fungerer som en liten sikring. Når det kommer strøm på den overbelastes den og blir varm. Varmen antenner kruttet den er pakket i, som igjen antenner rakettmotoren. Tenneren stikkes inn i et hull nederst i rakettmotoren og festes med en liten plastpropp.
|

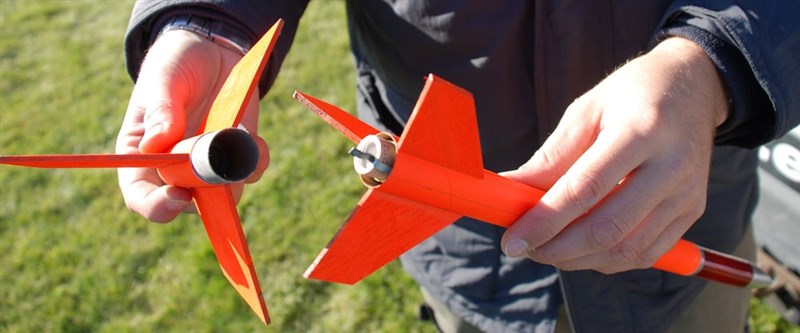

Motorene montert
|
Ruthless startkit
Man behøver utskytningsrampe for å sende raketten trygt til værs. Jeg hadde liggende et Ruthless startkit fra før av som jeg har hatt noen oppskytninger på tidligere. Dette er samme utskytningsrampen som brukes på alle Quest rakettene, og passet derfor fint til min Zenith II også.
|

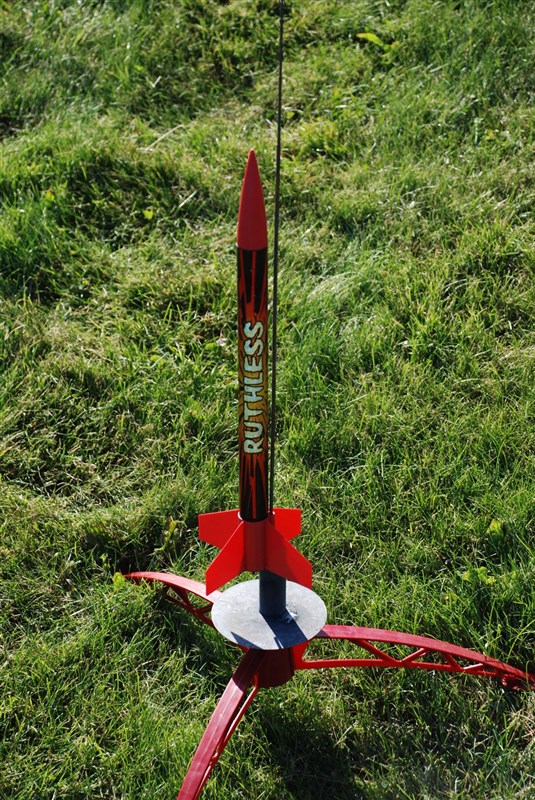

Quest Ruthless før oppskytning
|
Vind på 10 meter i sekundet
Som en oppvarming tok jeg først en oppskytning med Ruthlessraketten. Da fikk jeg også stilt inn rampa i forhold til vinden. Valget av dag for rakkettoppskytning var relativt dårlig med tanke på vind, da det var meldt 10m/s. Dette var eneste dag med opphold i en regntung periode, så det ble likevel oppskytning.
For at raketten skulle komme tilbake til basen måtte jeg stille rampen i god vinkel mot vinden. Jeg fikk siktet meg inn ganske greit. Likevel ble det noen løpeturer, da det er umulig å beregne en variabel høstvind.
|

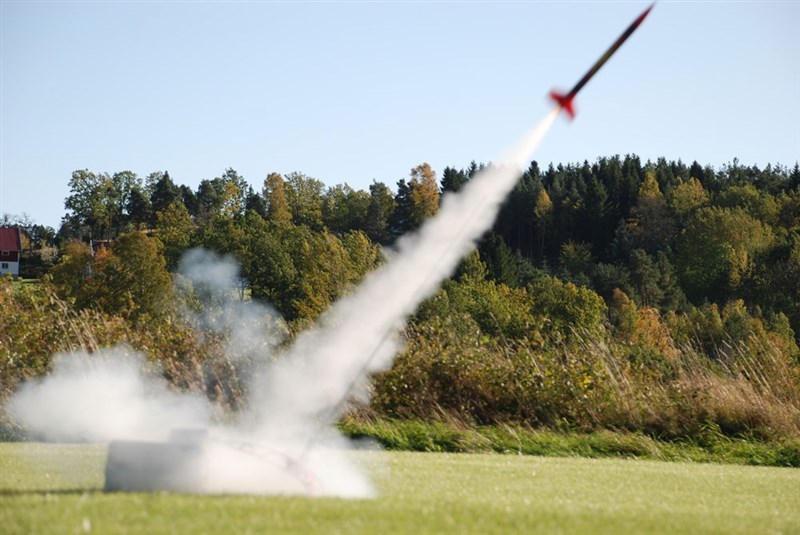

Liftoff med Quest Ruthless
|
|
Oppskytning av Quest Ruthless
|
Klar til oppskytning
Etter noen oppskytninger med Ruthles var det klart for oppskytning av Zenith II. Denne var jeg veldig spent på, da det var min første rakett jeg hadde montert selv.
|

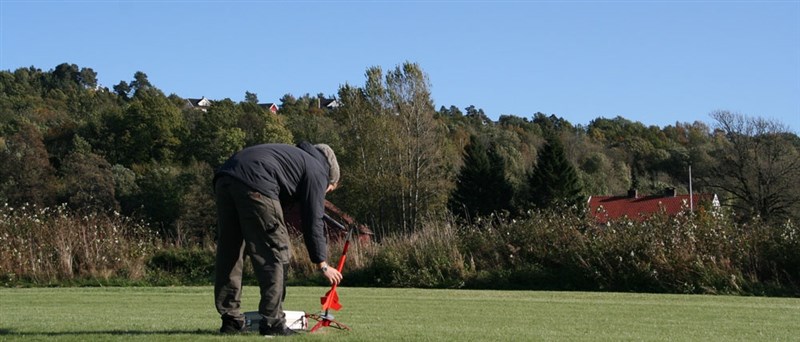

Raketten monteres i rampen
|

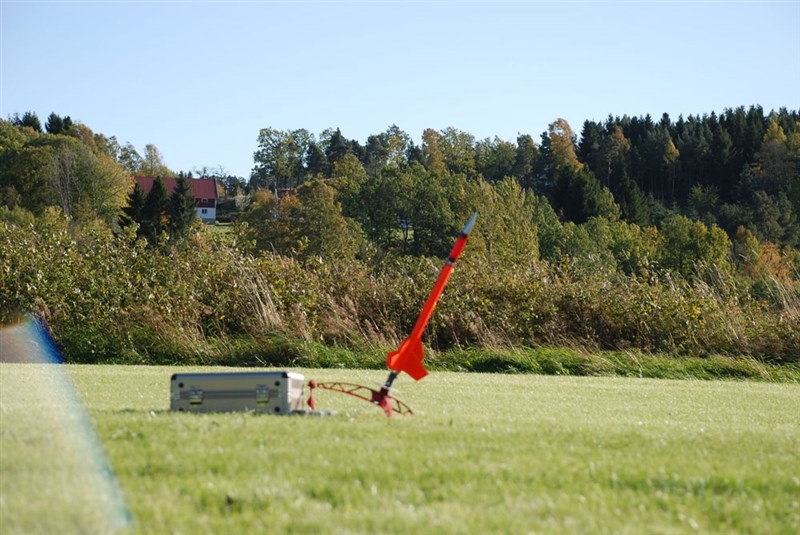

Klar for utskytning
|

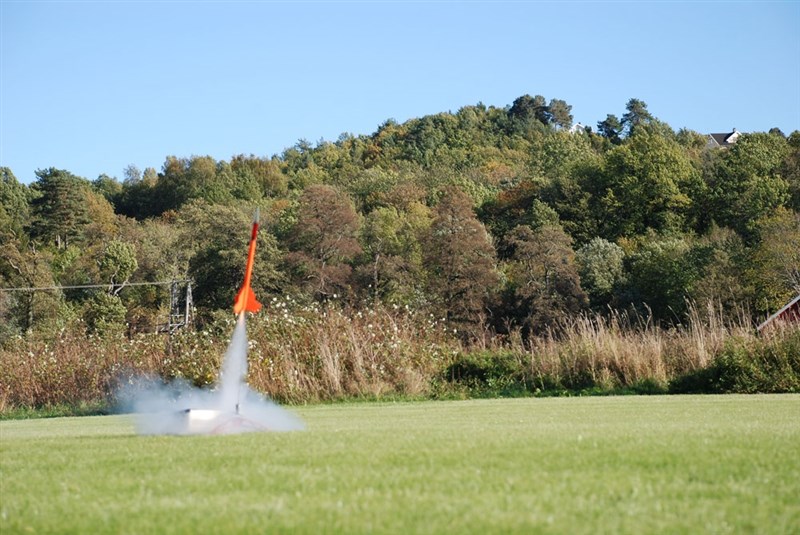

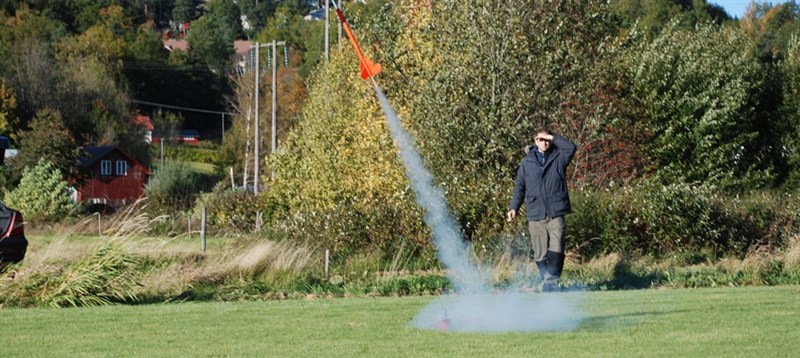

Liftoff!
|
Mislykket førsteforsøk
Første oppskytning begynte bra, men da andrestegsmotoren skulle slå inn gikk det galt. Tuppen av raketten hang tydeligvis for løst. Denne falt av, noe som også utløser fallskjermen. Når fallskjermen kommer ut av tuppen på raketten, samtidig som motor nr. 2 slår inn ser det ikke spesielt vellykket ut.
Som du ser på videoklippet under gikk raketten i en kaotisk spiral før den kom ned mot bakken i fallskjermen igjen. Heldigvis ble ingenting ødelagt, selv om det måtte løses opp i en liten floke i trådene på fallskjermen.
For å løse dette problemet før neste oppskytning tok vi en runde med tynn tape festet til rakkettuppen. Dette gjorde at diameteren ble bittelitt større, og at tuppen hang litt bedre fast, men fremdeles kunne hoppe av når fallskjermen skal løses ut på slutten av ferden.
|
|
Fallskjermen løser seg ut etter første steg, og sender raketten inn i en kaotisk spiral når andre motoren slår inn
|
Tilbake til bakken
Raketten kommer tilbake til bakken i fallskjerm, mens første steget faller ned for seg selv. Jo mere vind, jo vanskeligere blir dette å beregne.
Før oppskytning tenkte jeg at vi kom til å miste førstesteget allerede etter et par oppskytninger. Det viste seg derimot at førstesteget hadde en nærmeste magnetsk kraft til basen, og landet som oftest bare meter unna utskytningspunktet. Raketten derimot nådde større høyder, og hadde større potensiale for å bomme. Med mye vind gikk dette så-som-så, men raketten kom som oftest ned uten at det ble altfor lange spaserturer.
Husk at det er viktig å gjøre dette på en stor åpen plass. Kommer raketten ned i et skogsområde kan det bli vanskelig å finne den igjen.
|

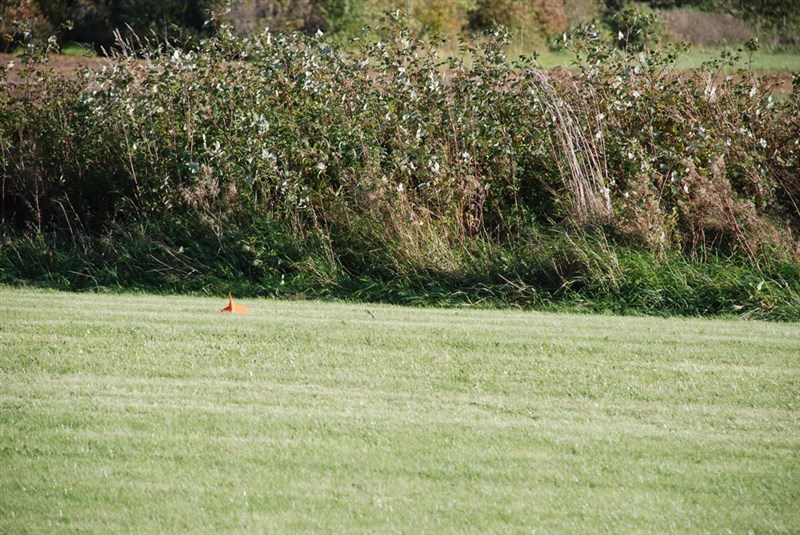

Stage one tilbake på bakken
|
Antenning av raketten
Quest har et eget tenningssystem. Som beskrevet tidligere benytter dette tennere, og en håndholdt kontroll for avfyring. Når man trykker på denne gir den strøm til tenneren, som igjen antenner raketten. Hvis tenneren ikke er riktig montert i motoren kan dette føre til at raketten ikke blir avfyrt.
Alternativt følger det også med vanlige lunter i pakken med rakettmotorer. Dette er et greit alternativ, eller nødløsning skulle man gå tom for tennere.
Desverre synes jeg løsningen med tennere fungerer litt for dårlig. Som oftest går raketten av som den skal, men likevel hender det litt for ofte at den ikke gjør det. Dette er like stor nedtur hver gang. Man venter på liftoff, men må i gang å fikle med å montere en ny tenner. Som resultat av dette sendte vi også opp rakettene en del ganger med vanlig lunte.
|
Elvis has left the building
|
Andre forsøk
Andre, og mange forsøk etter det gikk betydelig bedre enn det første. Den lille fiksen i tuppen gjorde susen, og vi fikk gleden av mange fine oppskytninger. Videoen under viser opptak av et par oppskytninger. Desverre er det ikke så enkelt å fange på film. Både pga farten, men også avstanden det fort blir.
|
|
To vellykkede oppskytninger med Quest Zenith II
|
På jakt etter raketten. Når det blåser 10 meter i sekundet er det ikke alltid like greit å få den til å lande der man ønsker
|
Plus vs. Minus
+ God manual og beskrivelse (engelsk)
+ Det hele virker godt gjennomtenkt og utprøvd
+ Morsomt og rimelig
- Dårlig løsning på dekaler
- Tenningssystem kunne hatt en bedre løsning
|
Reaching for the sky!
|
Konklusjon
Når det gjelder gutta jeg hadde med meg under oppskytningen, så var det ikke alle som var like entusiastiske før oppskytning. Etterpå var derimot de fleste svart oppglødd og synes dette hadde vært svært morsomt. Spesielt var det når stage two slo inn som gjorde inntrykk.
Fra åpning av pakken, bygging og montering har jeg vært veldig fornøyd med dokumentasjon og beskrivelser som har fulgt med raketten. Byggingen var enkel og gikk forholdsvis fort. Oppskytningene var vellykket. Både jeg og de som var med ble svært fasinert og imponert. Jeg konkluderer med at det hele var svært vellykket, morsomt og kan anbefales!
|
